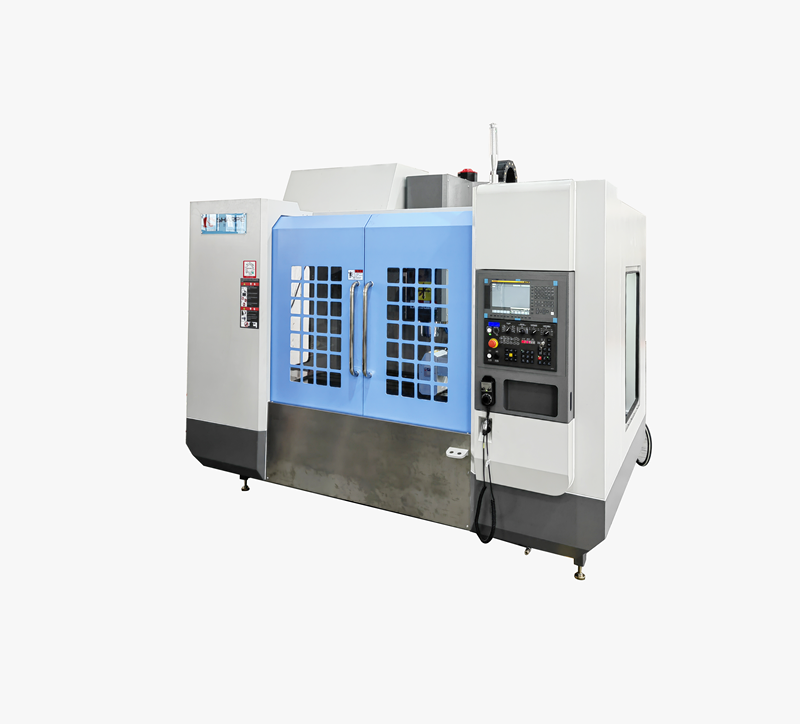

V1165L参数表
项 目
参 数
单 位
工作台
工作台尺寸
1200×600
mm
允许最大荷重
700
kg
T型槽尺寸
5-18×100
mm
加工范围
工作台最大行程：X轴
1100
mm
鞍座最大行程 ：Y轴
700
mm
主轴最大行程 ：Z轴
700
mm
主轴端面至工作台面距离
180-880
mm
主轴中心至立柱距离
710
mm
主轴
主轴形式
直连式/皮带头
-
锥孔
BT40-150
-
转数
8000/12000
rpm
进 给
切削进给速度范围
5-10000
mm/min
快速移动
X轴
30
m/min
Y轴
30
Z轴
30
刀 库
刀库容量
24T
mm
刀具最大直径（相邻空位）
80
mm
刀具最大长度
350
mm
刀具最大重量
8
kg
换刀时间（临近刀）
1.6
Sec
电气
主轴电机功率
7.5-11KW/12000
kw/rpm
X/Y轴进给电机
3
kw/rpm
Z轴进给电机
3
kw/rpm
定位精度 XYZ三轴
±0.005/300
mm
重复定位精度 XYZ三轴
±0.003/300
mm
所需气压
6-7
kgf/cm2
所需气体流量
0.15
m³/min
主机重量
6500
kg
机床外观尺寸
3.1*2.8*2.8
m
V1165L主要配件表
序号
部件名称
数 量
单 位
生产厂家
规 格
备 注
1
主轴
1
支
台湾丹铨
BT40-12000RPM
客户选配
2
丝杠轴承
6
套
日本NSK、德国FAG、日本THT
BSB2562
3
滚珠丝杠
3
套
HIWIN
XYZ 4012
C3级
4
联轴器
3
套
润德
随电机配
5
直线导轨
3
套
HIWIN
RGH45HA
P级
6
刀库
1
套
台湾北钜
BT40-24T
客户选配
7
系统
1
套
三菱、新代
M80
客户选配
8
电机
4
套
三菱、新代
客户选配
9
润滑系统
1
套
河谷
3L
10
伸缩护罩
3
套
鸿旺/爱派尔
V1165
*本公司产品不断进行研发改良，如有更改规格，恕不另行通知，以实际出货产品为准。
序号
类别
项目
名称
型号规格
●为标配
1
床身
铸铁
树脂砂铸件工艺
HT300
●
油路
河谷
自动注油
●
丝杆
台湾上银滚珠丝杆
R40-12K5-FDC
●
导轨
台湾上银线性导轨
X,Y,Z：HGH45CA
●
主轴
台湾丹铨机械主轴
BT40（150）-12000rpm
●
2
电气
进给电机类型
X,Y伺服
3.9KW AM18 18.6NM 4000转
●
Z轴伺服（刹车）
5.9KW AM28 28.4NM 4000转
●
主轴电机
伺服主轴电机
7.5-11KW/12000转
●
3
系统
工业系统
台湾新代
22MA
●
4
换刀
气动换刀装置
台湾北钜
BT40 24把刀
●
5
外观
钣金
全防护式
米白色+天蓝色
●
6
润滑
电子注油器
RGB电动注油器
电动注油器
●
7
照明
长条型照明灯
LED
●
8
配件
刀柄\嗦嘴
BT40-ER32
各10个
赠送
工具包
1个
赠送
锁刀架
1个
赠送
说明书
1套(含U盘)
赠送
9
服务
货运
省外
●
包装
木架包装
●
保修
2年
●
培训
上门
●
