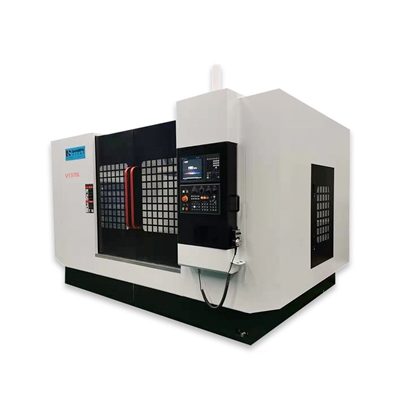

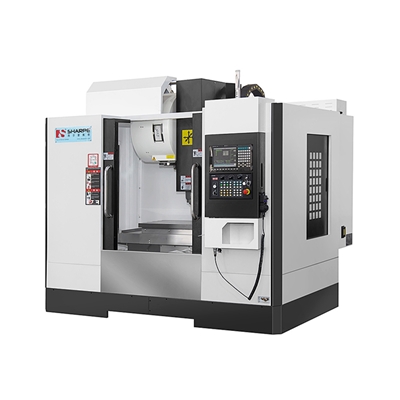

VMC-1160 数控加工中心
适用范围：
批量生产加工较大些的五金零件，或一次装夹更多的小型五金零件，可以钻孔，攻丝，铣切。适合材料铜铝件，铸件，一般钢件。每加工一个零件换刀不超过24把。
产品简介：
1160加工中心是采用目前市场上成熟稳定的日本三菱M80系统或FANUC系统，并配24把圆盘式BT40刀库。产品配置较高，精度很高，稳定性很高。
该机床具有整体结构强，机床结构经过有限元分析优化，刚性更强，结构更稳定。
创新立柱与刀库支架复合立柱刚性更强，刀库更稳定不变形。
高刚性主轴可搭配大扭矩装置生产效率提高30%以上。
① 刚性机床要兼有故障率低、可靠性好的生产场合。
② 特别适应于主轴箱高速往复运动的加工场合。
③ 短喉深高刚性紧凑型结构配大扭矩装置生产效率提高30%以上，适用于黑色金属重负荷加工。
VMC-1160参数表
项 目
参 数
单 位
工作台
工作台尺寸
1200*600
mm
允许最大荷重
800
kg
T型槽尺寸
5*18*130
mm
加工范围
行程：X轴
1100
mm
行程 ：Y轴
600
mm
行程 ：Z轴
600
mm
主轴端面至工作台面距离
120-820
mm
主轴中心至立柱距离
820
mm
主轴
主轴形式
皮带式/直联式
可选
锥孔
BT40（Φ140）或BT50
-
转数
10000/12000
rpm
进 给
切削进给速度范围
5-6000
mm/min
快速移动
X轴
36
m/min
Y轴
36
Z轴
36
刀 库(客户选配)
刀库容量（圆盘式）
24T
pcs
刀具最大直径（相邻空位）
80(125)
mm
刀具最大长度
350
mm
刀具最大重量
8
kg
换刀时间（临近刀）
5
Sec
定位精度 XYZ三轴
±0.005/300
mm
重复定位精度 XYZ三轴
±0.003/300
mm
所需气压
6-7
kgf/cm2
所需气体流量
0.15
m³/min
主机重量
约7000
kg
外观尺寸
3.3*2.7*3.0
m
VMC-1160主要配置
序号
部件名称
数 量
单 位
生产厂家
规 格
备 注
1
主轴
1
支
台湾丹铨
BT40-12000rpm
2
系统
1
套
FANUC 0i-MF(5)
或三菱
3
丝杠轴承
6
套
FAG/IBC
BSB3062
4
滚珠丝杠
3
套
HIWIN
R40-12K5-FDC
C3级
R40-12K5-FDC
C3级
R40-12K5-FDC
C3级
5
联轴器
3
套
尚工
客户选配
客户选配
6
直线导轨
3
套
HIWIN
RGW45HC（滚柱）
P级
RGH45HA（滚柱）
RGW45HC（滚柱）
7
刀库
1
套
台湾圣杰或冈田
BT40-24T
圆盘式
8
润滑系统
1
套
河谷
3L
9
导轨护罩
3
套
爱派尔/公鸡
VMC-1160
* 本公司产品不断进行研发改良，如有更改规格，恕不另行通知，以实际出货产品为准。
* 产品规格以单一品牌进行标注，其余品牌请参照标注品牌的规格。
