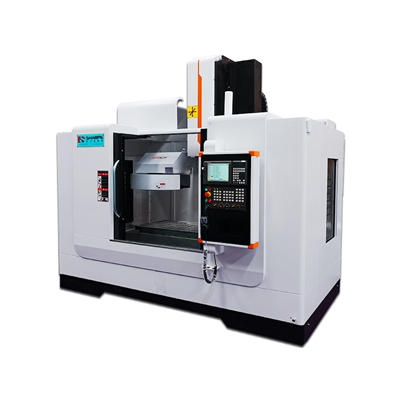

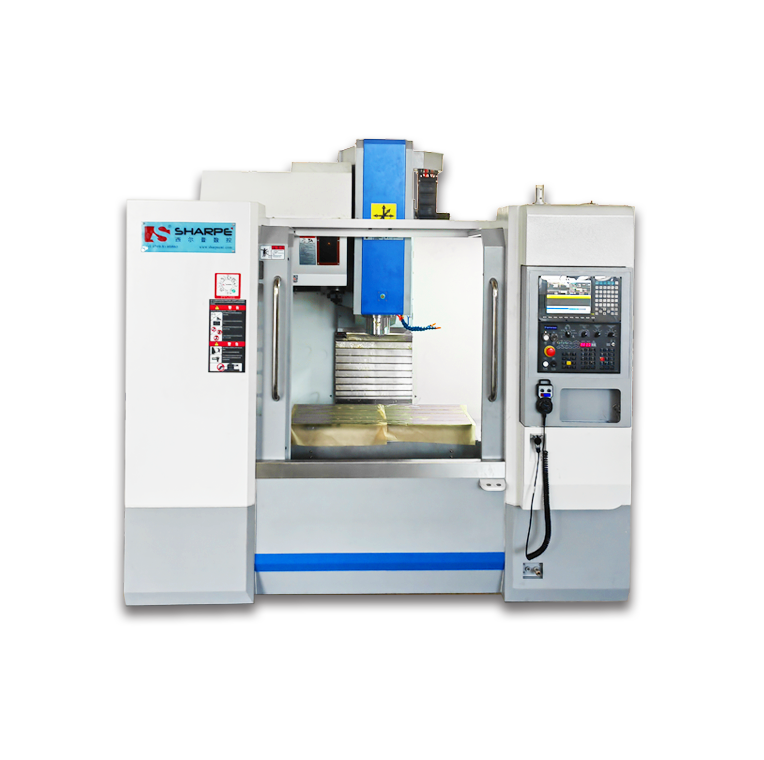

项  目

参  数

单 位

工作台

工作台尺寸

1000*500

mm

允许最大荷重

500

kg

T型槽尺寸

5*18 (100间距）

mm

加工范围

工作台最大行程：X轴

800

mm

鞍座最大行程 ：Y轴

550

mm

主轴最大行程 ：Z轴

600

mm

主轴端面至工作台面距离

120-720

mm

主轴中心至立柱距离

595

mm

主轴

主轴形式

直连式/皮带头

-

锥孔

BT40-150

-

转数

10000/12000

rpm

进  给

切削进给速度范围

5-10000

mm/min

快速移动

X轴

48

m/min

Y轴

48

Z轴

48

刀 库

刀库容量

24T

mm

刀具最大直径（相邻空位）

80

mm

刀具最大长度

350

mm

刀具最大重量

8

kg

换刀时间（临近刀）

1.6

Sec

电气

主轴电机功率

7.5/8000

kw/rpm

X/Y轴进给电机

3.9

kw/rpm

Z轴进给电机

5.9

kw/rpm

定位精度      XYZ三轴

±0.005/300

mm

重复定位精度  XYZ三轴

±0.003/300

mm

所需气压

6-7

kgf/cm²

所需气体流量

0.15

m³/min

主机重量

5500

kg

机床外观尺寸

2.5*3.0*2.7

m

序号

部件名称

数量

单位

生产厂家

规  格

备  注

1

主轴

1

支

台湾德玖

BT40-8000/12000

可选

2

丝杠轴承

6

套

FAG/BSB

BSB2562

3

滚珠丝杠

3

套

PMI/HIWIN

R40-16K-FSC

C3级

4

联轴器

3

套

尚工/摩根

随电机配

5

直线导轨

3

套

PMI/HIWIN

RGH35HA（X）

RGW45HC(YZ)

P级

6

刀库

1

套

台湾北钜

BT40-24T

客户选配

7

系统

1

套

新代/三菱

22MA/ M80

客户选配

8

电机

4

套

新代/三菱

客户选配

9

润滑系统

1

套

河谷/宝腾

3L

10

伸缩护罩

3

套

爱派尔/保祥

VMC-V856L
