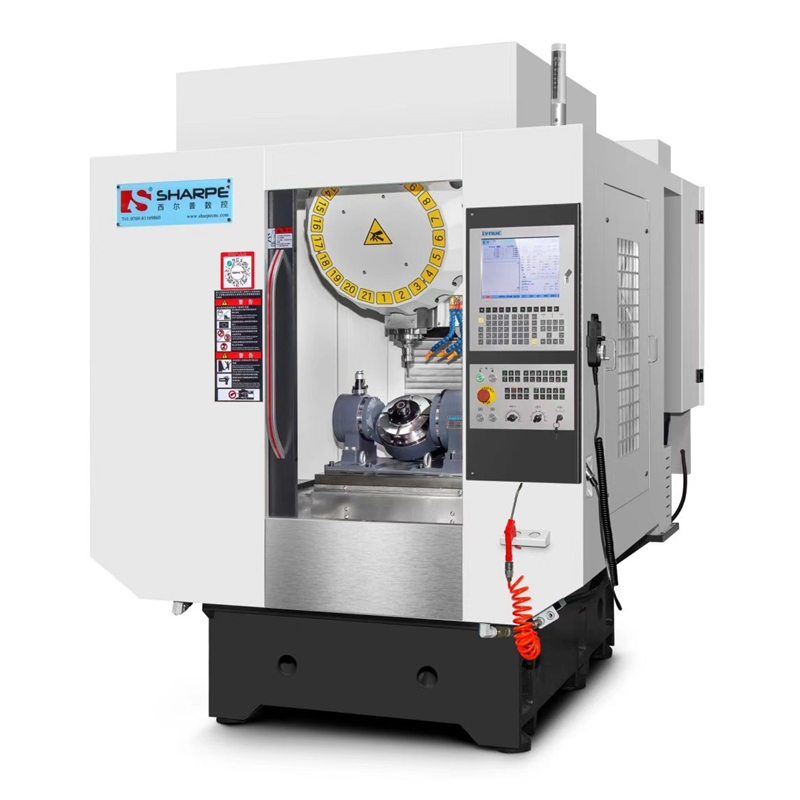

一、机床主要技术参数
序号
名称
单位
T600L
1
X、Y、Z行程
mm
600*450*330
2
工作台尺寸
mm
700*420
3
工作台最大载重
kg
250
4
主轴中心至立柱轨道面距离
mm
464
5
主轴鼻端至工作台距离
mm
300-630
6
T型槽尺寸
mm
14T*3*125
7
主轴锥孔/直径
/
BT30（Φ110）
8
主轴转速
r/min
20000
9
（X/Y/Z）快速移位
m/min
36/48
10
刀库容量
set
BT30-21T“Speedcn”怡泰翻转式伺服刀库
11
THKC3级滚珠丝杆
mm
XY：Φ28*12 Z:Φ32*12
mm
XY：Φ28*16 Z:Φ32*16
12
THKC3 线性导轨
（线轨宽度/滑块数量）
mm
XYZ：30*2
13
益准主轴电机
KW
3.7/24000转
14
图科进给电机
KW
2.9KW/3000转/18.6N.m
15
KW
1.8KW/3000转/18.6N.m
16
系统
台
铼纳克N3ME
17
机床外观尺寸
mm
1748*2410*2320
18
重量
kg
约3500
机床主要配置
序号
类别
项目
名称
型号规格
●为标配
1
床身
铸铁
树脂砂铸件工艺
球墨H300
●
油路
自动
河谷
●
丝杆
台湾上银滚珠丝杆
XY:28*12/16 Z:32*12/16
●
导轨
台湾上银线性导轨
滚珠30
●
主轴
Speedcn
直结式BT30 20000rpm
●
2
电气
进给电机类型
图科
X、Y 1.8KW/3000转/11.5N.M
●
图科
Z： 2.9KW/3000LFN /18.6N.M
●
主轴电机
益准伺服主轴电机
3.7KW 24000转
●
3
系统
工业系统
上海铼钠克
N3ME
●
4
换刀
气动换刀装置
台湾怡泰刀库
BT30 21把伺服夹臂式刀库
●
5
外观
钣金
全防护式
米白色+灰黑色
●
6
润滑
电子注油器
RGB电动注油器
电动注油器
●
7
照明
长条型照明灯
日光灯
●
8
油冷机
乾冠
●
8
配件
刀柄、嗦嘴
BT30-ER32
10个
赠送
工具包
1套
赠送
压板压规
每台1套
赠送
锁刀架
1个
赠送
说明书
含U盘电子档
赠送
9
服务
货运
省外
●
包装
木架包装
●
保修
1年
●
服务
上门
●
双轴双臂直驱转台技术参数表
技术参数
单位
数值
转台型号
/
RDDS200
旋转轴
/
倾斜轴(A)直驱
旋转轴(C)直驱
摆角范围
/
±120°
360°
台面直径
mm
Φ200
最大工件回转直径
mm
Φ250
A轴轴线到底面高度
mm
195
A轴轴线到台面高度
mm
27.2
台面T形槽宽度
mm
12H8
中心孔直径
mm
Φ40H7
额定力矩
Nm
83
31
最大力矩
Nm
318
128
最高转速
rpm
100
200
连续电流
Arms
5.3
4.9
最大电流
Arms
26
25.9
载重
kg
倾斜:30/水平:45
定位精度
″
±5
±5
重复定位精度
″
4
4
夹紧方式
/
气动夹紧（0.6MPa）
气动夹紧（0.6MPa）
夹紧力矩
Nm
415
150
电机冷却方式
/
空冷
空冷
防护等级
/
IP66
IP66
出线方式
/
金属包塑软管
转台重量
kg
160
