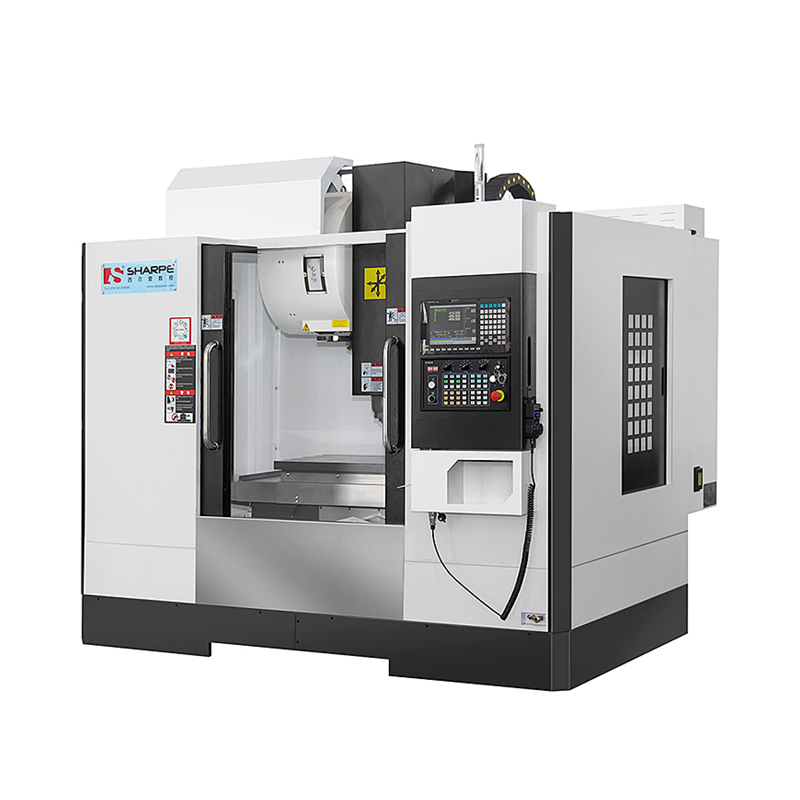

V850L数控加工中心
所属类别:数控加工中心
产品简介:
该机床具有整体结构强,机床结构经过有限元分析优化,刚性更强,结构更稳定。
咨询热线:#
  • V850L 数控加工中心

    适用范围:

    批量生产加工较大些的五金零件,或一次装夹更多的小型五金零件,可以钻孔,攻丝,铣切。适合材料铜铝件,铸件,一般钢件。每加工一个零件换刀不超过24把。


    产品简介:

    850加工中心是采用目前市场上成熟稳定的台湾新代加工中心系统(或三菱M80),并配以24把圆盘式BT40刀库。产品配置较高,精度很高,稳定性很高。

    该机床具有整体结构强,机床结构经过有限元分析优化,刚性更强,结构更稳定。

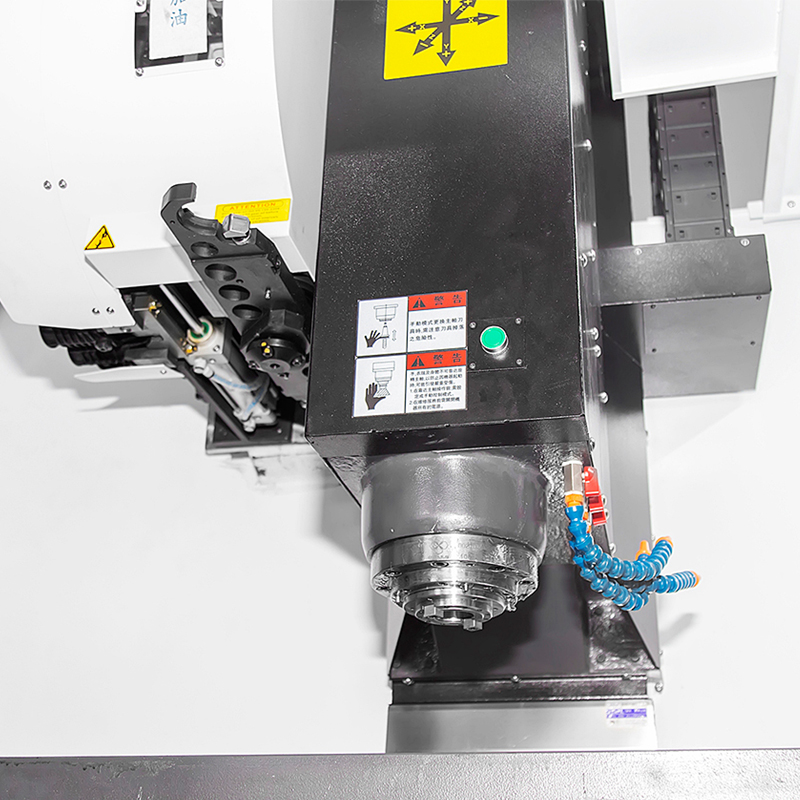

    创新立柱与刀库支架复合立柱刚性更强,刀库更稳定不变形。

    高刚性主轴可搭配大扭矩装置生产效率提高30%以上。

    ① 刚性机床要兼有故障率低、可靠性好的生产场合。

    ② 特别适应于主轴箱高速往复运动的加工场合。

    ③ 短喉深高刚性紧凑型结构配大扭矩装置生产效率提高30%以上,适用于黑色金属重负荷加工。



    V850参数表


    工作台

    工作台尺寸

    1000*500

    mm

    允许最大荷重

    500

    kg

    T型槽尺寸

    5*18 (102间距)

    mm

    加工范围

    工作台最大行程:X

    800

    mm

    鞍座最大行程 Y

    500

    mm

    主轴最大行程 Z

    500(极限行程550)

    mm

    主轴端面至工作台面距离

    70-630

    mm

    主轴中心至立柱距离

    550

    mm

    主轴

    主轴形式

    直连式/皮带头

    -

    锥孔

    BT40-140

    -

    转数

    10000/12000

    rpm

    切削进给速度范围

    5-10000

    mm/min

    快速移动

    X

    48

    m/min

    Y

    48

    Z

    48

    刀 库

    刀库容量

    24T

    mm

    刀具最大直径(相邻空位)

    80

    mm

    刀具最大长度

    350

    mm

    刀具最大重量

    8

    kg

    换刀时间(临近刀)

    1.6

    Sec

    电气

    主轴电机功率

    7.5/8000

    kw/rpm

    X/Y轴进给电机

    3.9

    kw/rpm

    Z轴进给电机

    5.9

    kw/rpm

    定位精度 XYZ三轴

    ±0.005/300

    mm

    重复定位精度 XYZ三轴

    ±0.003/300

    mm

    所需气压

    6-7

    kgf/cm2

    所需气体流量

    0.15

    m³/min

    主机重量

    5500

    kg

    机床外观尺寸

    2.6*2.4*2.7

    m



    850主要配件表


    序号

    部件名称

    数量

    单位

    生产厂家

    规  格

    备  注

    1

    主轴

    1

    台湾健椿

    BT40-8000/12000

    可选

    2

    丝杠轴承

    6

    FAG/BSB

    BSB2562

    3

    滚珠丝杠

    3

    HIWIN

    R36-16T5-FSC

    C3

    4

    联轴器

    3

    润德

    随电机配

    5

    直线导轨

    3

    台湾HIWIN

    RGW35CC

    P级

    6

    刀库

    1

    台湾岡田

    BT40-24T

    客户选配

    7

    系统

    1

    台湾新代/三菱

    22MA/ M80

    客户选配

    8

    电机

    4

    日本新代/三菱

    客户选配

    9

    润滑系统

    1

    河谷

    3L

    10

    伸缩护罩

    3

    鸿旺/爱派尔

    VMC-V8
